Turbodispersori a sollevamento oleodinamico

Tipo OMNIA 50 HP ADPE

(ADPE significa antideflagrante a prova di esplosione, mentre i tipi con parti elettriche normali vengono indicati dal suffisso c.v.e.).

Questo tipo è a vasca "fissa" intercambiabile, fissata tramite sella a posizionamento regolabile, con catena e tirante di bloccaggio della vasca.

Girante standard a disco dentato lavorante solitamente a centro vasca, con variatore di giri a pulegge ad espansione a comando idraulico, circa 600/2000 giri/min.



Possibili anche costruzioni con inverter, 200/1500 giri/min., tipi INV... a vasca "fissa" o tipi INV/GIR ... a vasca autogirevole.

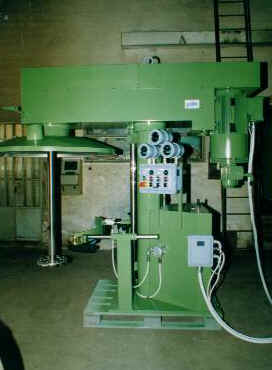

Tipo INV 30 HP ADPE

Dispersore azionato da convertitore di frequenza a coppia costante da 200 a 1500 giri/min. Il motore è servoventilato. L'inverter deve essere posto fuori dalla zona Atex.













































Tipo OMNIA/GIR 25 HP c.v.e.

Questo tipo è a vasca "autogirevole" intercambiabile, imperniata folle alla piastra di base della macchina. Una lama raschiante di politene ad inclinazione regolabile permette anche di controllare la rotazione della vasca, restando la raspa fissa.

La girante standard a disco dentato lavora decentrata, in modo "reoplanetario" (cioè è il prodotto che si sposta verso la girante di dispersione).

Variatore di giri a pulegge ad espansione a comando idraulico, circa 600/2000 giri/min.









Diversi modelli di turbodispersori a disco dentato, tipi OMNIA (o INV... ) a vasca "fissa" e OMNIA/GIR (o INV/GIR ... ) a vasca autogirevole

potenza HP

diametro disco dentato mm

capienza vasca litri

15

256/281

300/400

20

281/301

400/550

25

301/324

550/700

30

324/341

700/900

40

341/364

900/1100

50

364/416

1100/1400

Capienze puramente indicative.

In tutti i casi il saliscendi oleodinamico della testata avviene tramite motopompa elettrica, normalmente a comandi manuali.
